มาตรฐานสายไฟใหม่ มาตราฐาน มอก.11-2553
January 11, 2016
By admin

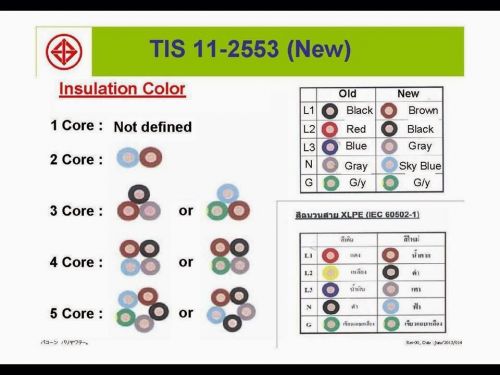

มาตรฐานสายไฟใหม่ที่กำลังจะมีผลบังคับ (ตามกฎหมาย) ในวันที่ 1 สิงหาคม 2556 (หลังจากประกาศในราชกิจจาฯ มาแล้ว 270 วัน) ซึ่งโรงงานที่ผลิตสายไฟจะต้องผลิตตามมารฐาน มอก.11-2553 ใหม่ ( ซึ่งของเดิม เป็น มอก.11-2531 ) โดยพอจะสรุปได้ดังนี้ครับ 1. มาตรฐาน มอก.11-2553 นี้ ว่าด้วยสายตัวนำทองแดงที่หุ้มฉนวน พีวีซี ที่มีแรงดันไม่เกิน 450/750V หรือสายไฟสำหรับแรงต่ำนั้นเอง ซึ่งมีทั้งแบบมีเปลือก เช่น NYY, VCT, VAF และไม่มีเปลือก เช่น THW และทั้งแบบสายตัวนำเป็นสายฝอยและแบบตัวนำตีเกลียว 2. ซึ่งมาตรฐานใหม่อ้างอิงมาตรฐานสายไฟมาจาก IEC Standards 3. สีของฉนวนสายไฟจะกำหนดใหม่โดยเรียงจาก เฟส A,B,C,N,G ดังนี้ น้ำตาล ดำ เทา ฟ้า เขียวแถบเหลือง ตามมาตรฐาน IEC (ต่อไปสายเส้นสีเทาจะมีไฟแล้วนะครับ) 4. ซึ่งหากทำงานสายออกแบบและติดตั้งสายไฟที่เปลี่ยนนั้นมีการเปลี่ยนแปลงที่ไม่กระทบต่อการใช้งานมาก คือ แค่เปลี่ยนชื่อสายบ้างชนิด เช่น THW เป็นสาย IEC 01 แต่ผู้ผลิตจะระบุชื่อเดิมไว้ให้ เช่น IEC 01 (THW) แต่สายที่อยู่ในกลุ่มพวกสายอ่อนที่ใช้กับเครื่องใช้ไฟฟ้าจะเปลียนชื่อเยอะครับ 5. แต่สายที่นิยมใช้ในบ้านเรา เช่น NYY, VCT, VAF ยังคงมีเหมือนเดิม คือยึดตามมาตรฐานเดิมไม่เปลี่ยนแปลง แต่ตะมีสายบ้างขนาดหายไป และอะไรที่เปลี่ยนไปบ้าง เช่น - สาย NYY ที่เป็นสาย 3C, 4C ขนาดเล็กกว่า 50 ตร.มม จะไม่มีให้ไปใช้สาย ชื่อใหม่แทน คือ IEC 10 (NYY) แทน - สาย VCT ที่เป็นสาย 3C, 4C ขนาดเล็กกว่า 4 ตร.มม จะไม่มีให้ไปใช้สาย ชื่อใหม่แทน คือ IEC 53 (VCT) แทน - หากจะใช้สาย NYY หรือ VCT ที่เป็น 3C/G หรือ 4C/G ที่มีขนาดเล็กกว่า 25 ตร.มม จะต้องใช้สาย 4C และ 5C ตามลำดับคือสาย ground จะมีขนาดเท่ากับสายเฟสเลยครับ - สาย VAF ที่เราใช้เดินตีกิ๊ปเกาะผนังตามบ้าน ของเดิมให้ใช้ที่แรงดันไม่เกิน 300V ของใหม่กำหนดใช้ได้ถึง 500V หมายถึงให้ใช้ได้กับไฟฟ้า 3 เฟสได้ครับ - สาย IEC 01 หรือ THW เดิมจะมีขนาดตั้งแต่ 1.5-400 ตร.มม สายที่เล็กกว่า 1.5 จะให้ไปใช้สายชื่อใหม่ คือ IEC 05 (IV) ซึ่งก็คือสาย IV เดิมนั้นเอง ค่อยๆปรับเปลี่ยนทำความคุ้นเคยกันไปนะครับ เปลี่ยนไม่เยอะงานที่ออกแบบไปแล้วก็ใช้สายมาตรฐานใหม่ได้ครับ ช่วงแรกๆให้ใช้สายผสมกันได้ครับ แล้วสายเก่าก็จะค่อยๆหมดไปจากตลาดเอง ส่วนงานที่จะต้องใช้ปนกันควรทำการมาร์ค สายด้วยเทปหรือปอกสายที่เป็นมาตรฐานสายสีสายไฟใหม่นะครับ ส่วนสายแรงสูงหรือสาย CV มอก. ใหม่ไม่ได้กำหนดไว้ แต่โรงงานจะเปลี่ยนสีของฉนวนตามสายไฟใหม่ให้ครับ
